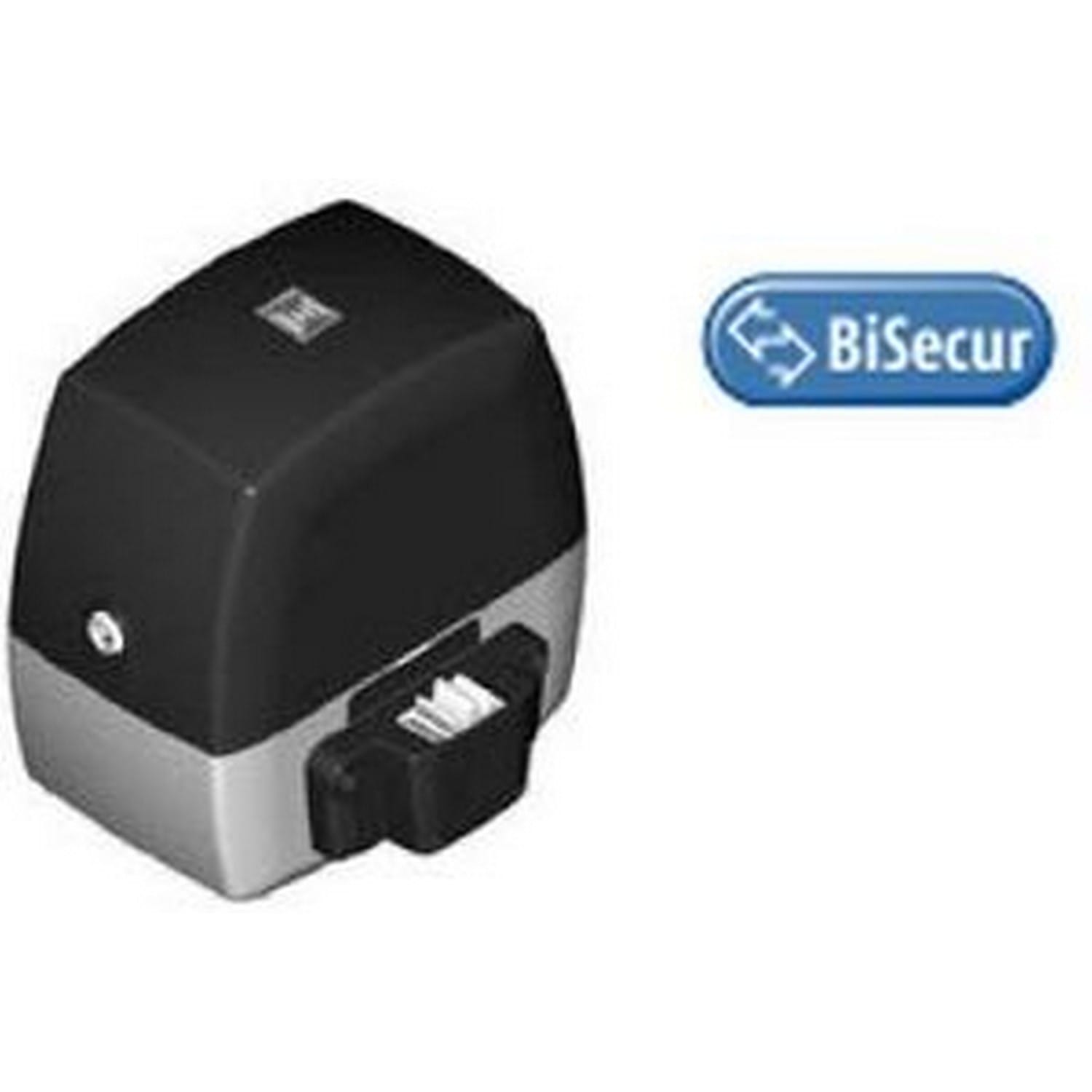

Hörmann LineaMatic 2, HSE4 868-BS, DE

Anzahl

• 1 Stück

Maße

• (B x H): 330 x 300 mm

passend zu Hörmann Antriebe & Steuerungen:

• Schiebetorantriebe

Lieferumfang

• LIEFERUMFANG ANTRIEB MIT:

• Montagematerial
• Antriebsritzel Modul 4 (gerade verzahnt)
• Montagehilfe zur Ausrichtung der Zahnstangen
• Gehäuse-Unterteil korrosionsbeständig und höhenverstellbar

Verwendung

• Schiebetorantriebe

Hinweis

PRODUKTBESCHREIBUNG

, Torzyklen (Auf/Zu) pro Tag/pro Stunde: 20 / 5

geeignet für:

, Torhöhe bis max. 2000 mm, Torbreite min. - max. 800 mm - 6000 mm

, Torgewicht min.-max.

, bei bodengeführten Toren 300 kg, bei freitragenden Toren 250 kg

ANTRIEBSDATEN

, Motor: 24 V Gleichstrom-Getriebemotor, Netzanschluss: 230 V - 240 V Wechselspannung, 50 Hz, Nennkraft: 160 N, maximale Zug- u. Druckkraft: 800 N, maximale Torlaufgeschwindigkeit: ca. 220 mm/s, maximales statische Haltemoment: 4 Nm, Standby: kleiner 1 W, Gehäuse: Zink-Druckguss / witterungsbeständiger Kunststoff, Temperaturbereich: -20 °C bis +60 °C, Schutzart: IP 44

STEUERUNGSELEKTRONIK

, Steuerung im Antriebsgehäuse integriert: Ja, Impulssteuerung: Ja, Kraftbegrenzung (einstellbar): Ja, Sanft-Anlauf und Sanft-Stopp (einstellbar): Ja, magnetischer Endschalter: Ja, Automatischer Zulauf integriert: Ja, Personendurchgang programmierbar: Ja, Anzahl anschließbarer Sicherheitseinrichungen: 3

AUSSTATTUNG

, Handsender (868 MHz): 5-Tastenhandsender HS5 BS Strukturoberfläche (schwarz), Empfänger (868 MHz): integrierter bidirektionaler 5-Kanal-Empfänger BS

LIEFERUMFANG ANTRIEB MIT:

, Montagematerial, Antriebsritzel Modul 4 (gerade verzahnt), Montagehilfe zur Ausrichtung der Zahnstangen, Gehäuse-Unterteil korrosionsbeständig und höhenverstellbar

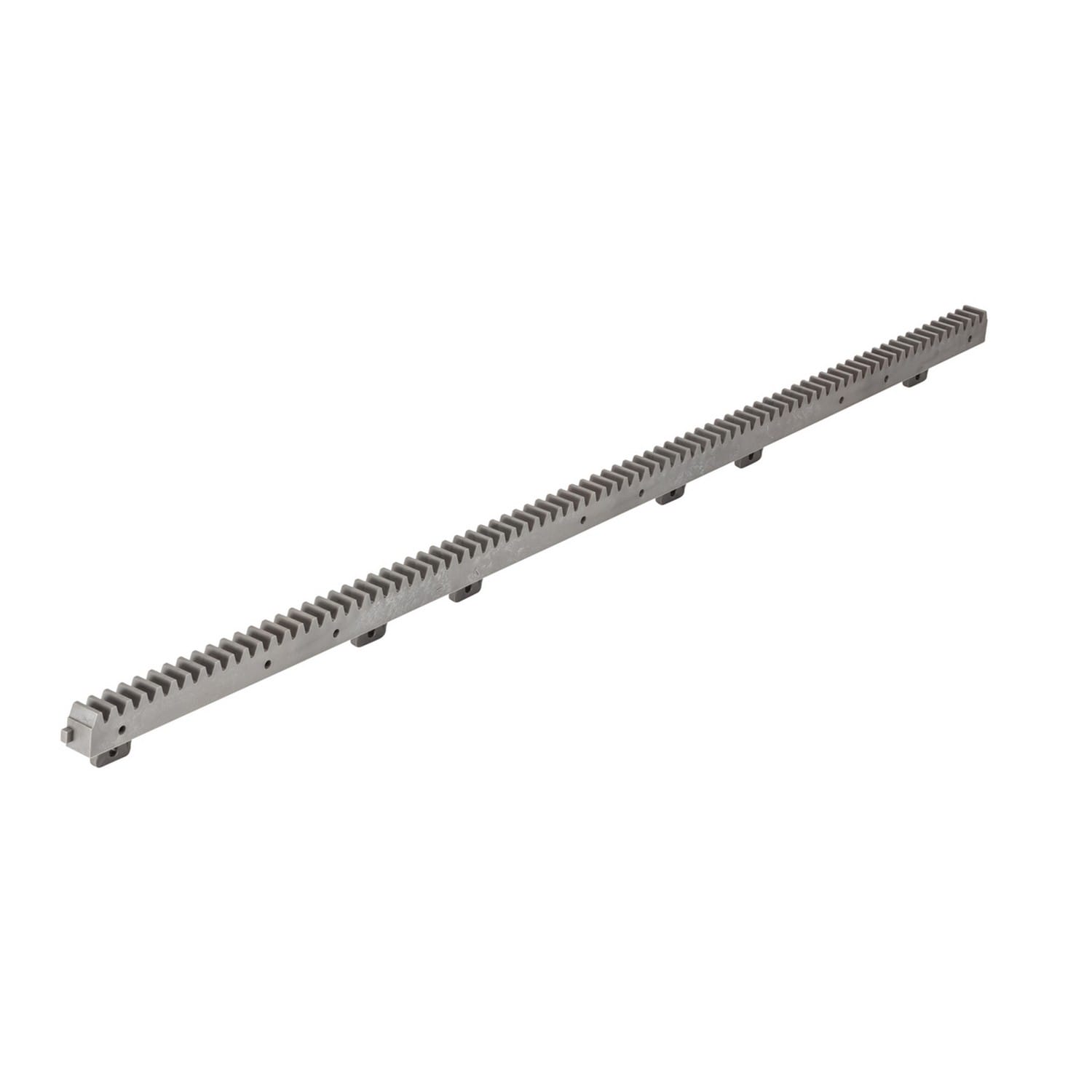

Zahnstangenprofile müssen separat bestellt werden!

HINWEIS:

, Bei einer Impulssteuerung ohne Sicht zum Tor oder bei aktiviertem automatischen Zulauf ist der Einsatz einer Lichtschranke erforderlich!, Für steigende oder fallende Toranlagen ist der Einsatz von Radialdämpfer erforderlich!
